LLVM-插桩

Clnag插件编写教程

Posted by Ted on June 28, 2020

0、Clang插桩原理

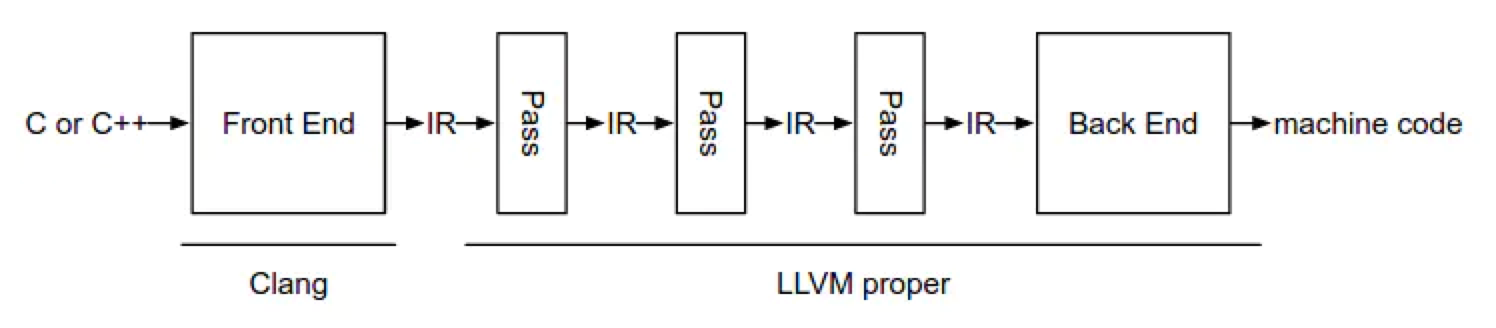

Clang在优化过程中，可以自己定义Pass来优化代码


1、编译插件的工具准备

1.1 新建文件夹llvm，下载LLVM（预计大小 648.2 M）

$ git clone https://git.llvm.org/git/llvm.git/

1.2 在llvm/tools文件夹下载clang（预计大小 240.6 M）

$ cd llvm/tools

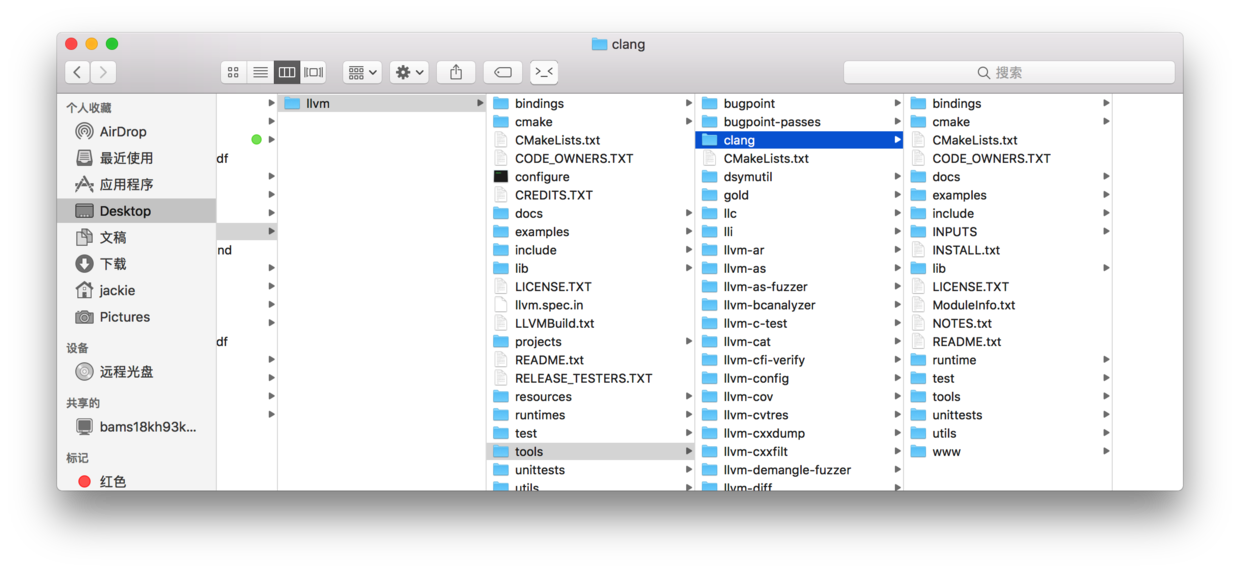

$ git clone https://git.llvm.org/git/clang.git/


1.3 安装编译工具ninja和cmake

$ brew install cmake
$ brew install ninja

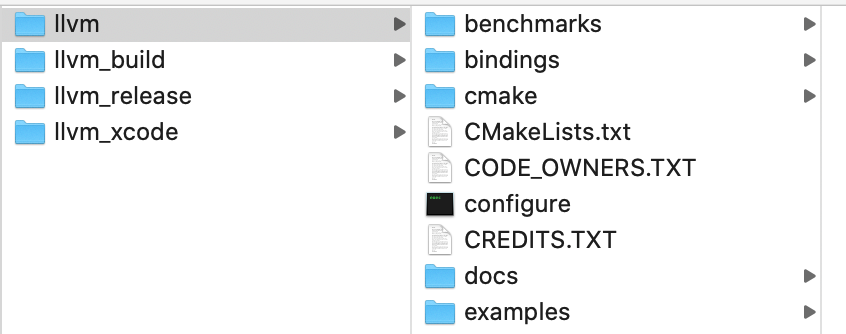

1.4 在llvm同级目录下新建llvm_build和llvm_release两个文件夹，llvm是编译起始文件夹，llvm_release则是编译结果文件夹


1.5 在llvm_build文件夹下设定编译结果路径

$ cd llvm_build
$ cmake -G Ninja ../llvm -DCMAKE_INSTALL_PREFIX=’编译结果路径，也就是llvm_release文件夹’
（参考：cmake -G Ninja ../llvm -DCMAKE_INSTALL_PREFIX=‘/Users/xxxx/LLVMProject/llvm_release’）

1.6 在llvm_build路径下依次执行编译和安装命令

$ ninja

$ ninja install

1.7 在llvm源码同级目录下新建文件夹llvm_xcode

1.8 在llvm_xcode路径下，编译xcode

$ cd llvm_xcode
$ cmake -G Xcode ../llvm

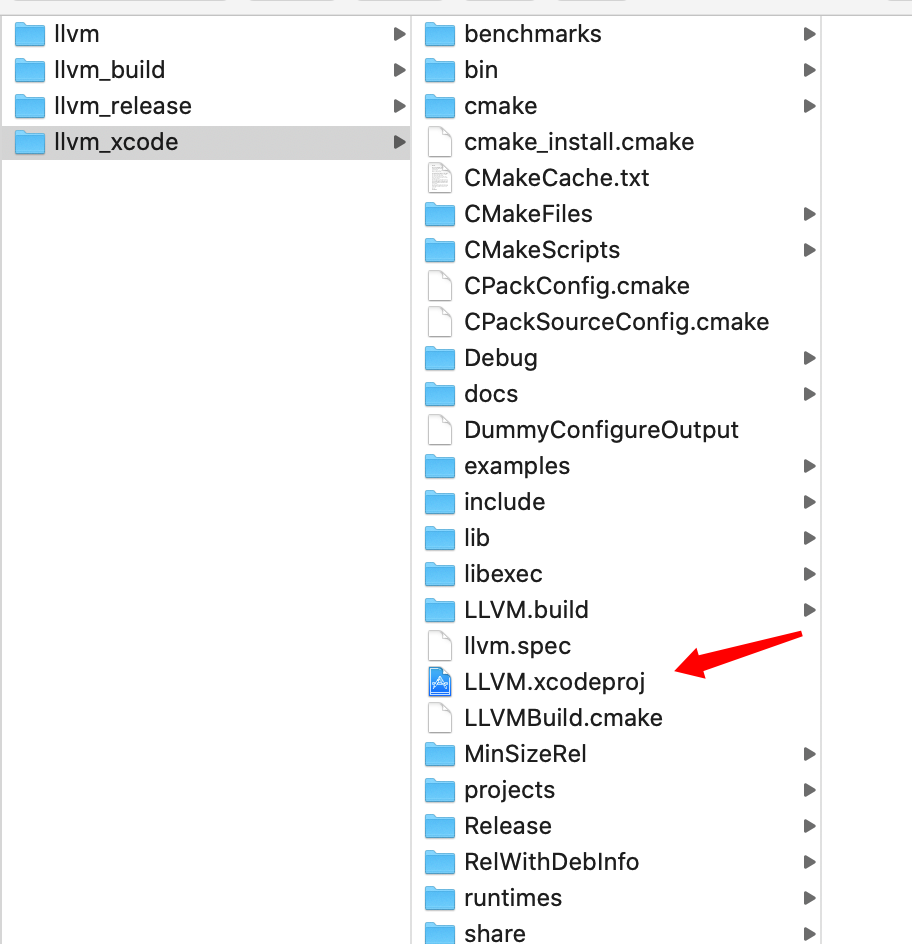

最终效果：

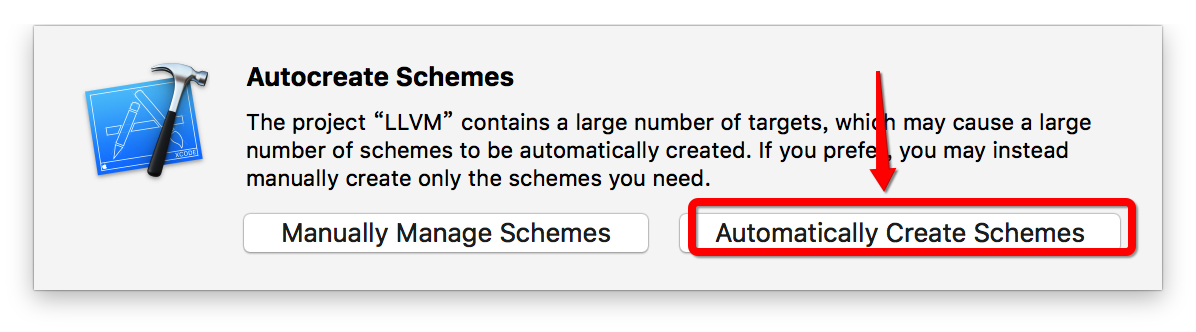

1.9 打开LLVM.xcodeproj并用Automaticallly Create Schemes

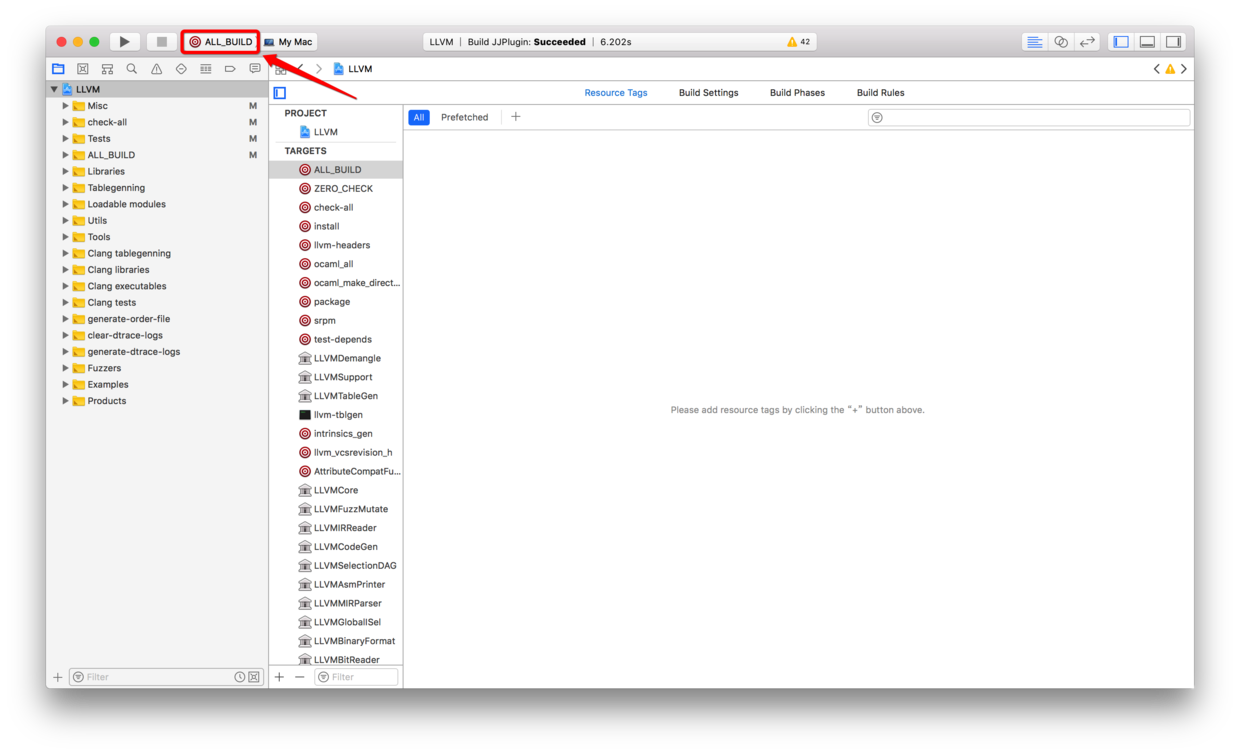

1.10 然后选择ALL_BUILD进行编译，编译过程需要几十分钟不等。


2、编写PASS插件

在$LLVM_SOURCE/lib/Transforms/ 目录下有一个Hello的自带Demo，可以仿照Hello编写我们自己的PASS

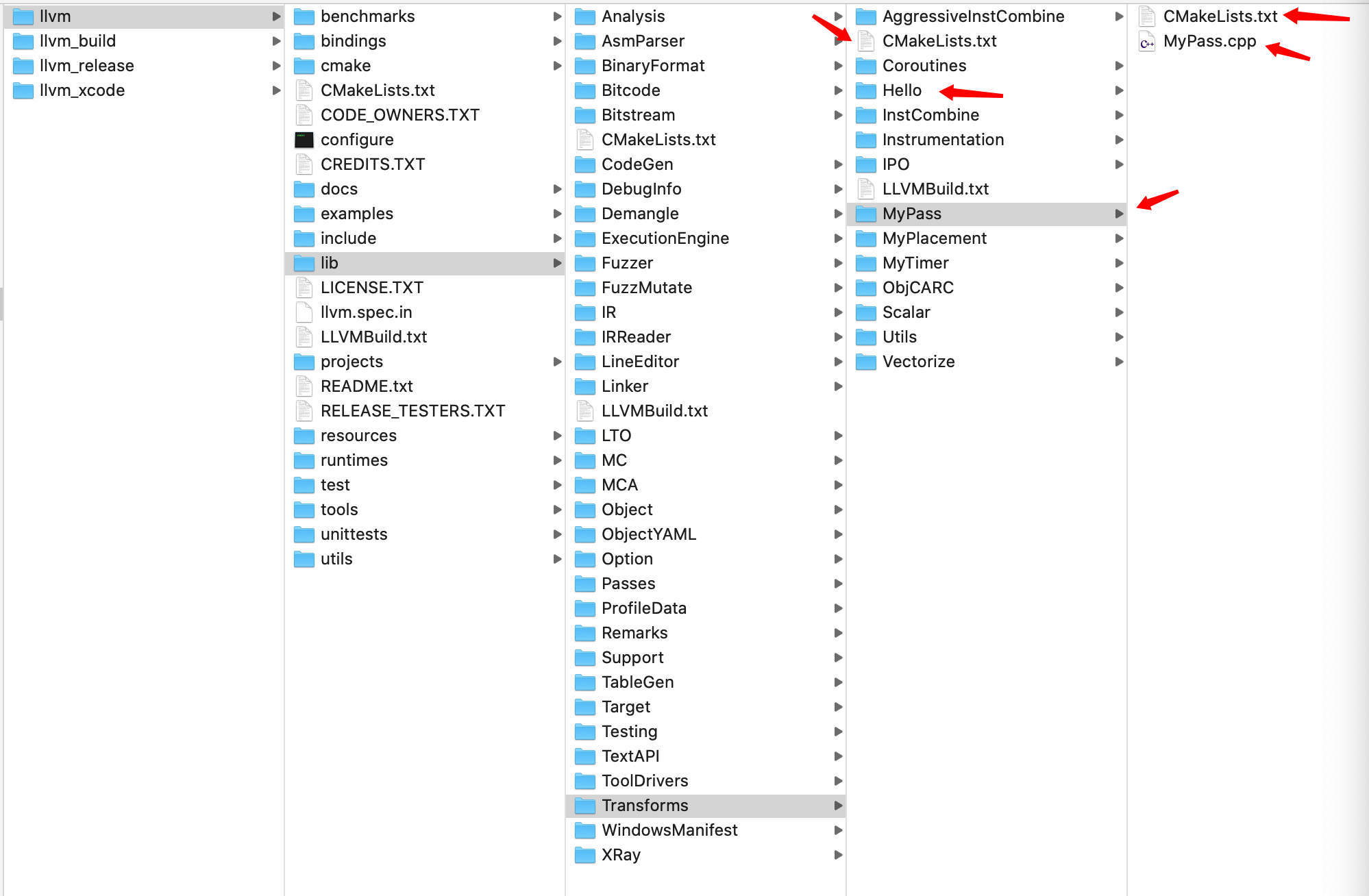

2.1 在Hello同级目录下创建文件夹MyPass，并在MyPass文件夹下创建CMakeLists.txt和MyPass.cpp两个文件


2.2 在$LLVM_SOURCE/lib/Transforms/MyPass/CMakeLists.txt内添加内容，需要注意的是add_llvm_library后面的MyPass是将要生成的Target的名称，自带的Hello文件夹内添加的是LLVMHello名称，所以Target是LLVMHello。

add_llvm_library( MyPass MODULE BUILDTREE_ONLY
  MyPass.cpp
  DEPENDS
  intrinsics_gen
  PLUGIN_TOOL
  opt
)

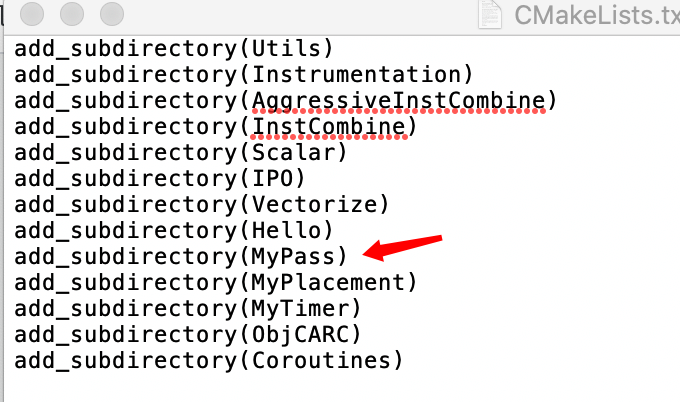

2.3 在$LLVM_SOURCE/lib/Transforms/CMakeLists.txt内把我们的pass添加进去

add_subdirectory(MyPass)


2.4 回到llvm_xcode文件夹重新生成xcode

cmake -G Xcode ../llvm

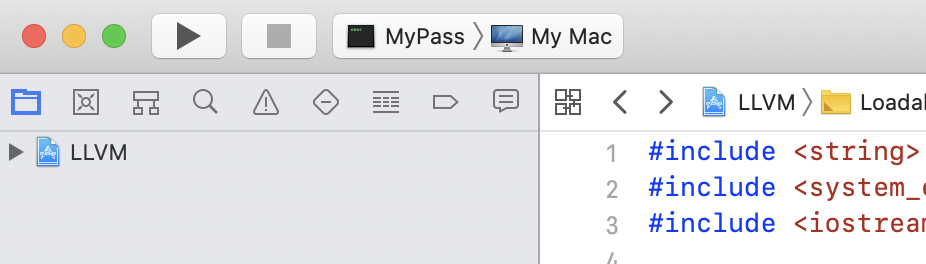

2.5 再次打开LLVM.xcodeproj就能找到MyPass的Target。


2.6 在MyPass.cpp内编写PASS内容

#include "llvm/Pass.h"
#include "llvm/Support/raw_ostream.h"
#include "llvm/IR/LegacyPassManager.h"
#include "llvm/Transforms/IPO/PassManagerBuilder.h"
#include "llvm/IR/Module.h"
#include "llvm/IR/Function.h"
#include "llvm/IR/IRBuilder.h"
#include "llvm/IR/Instructions.h"
#include "llvm/IR/DebugLoc.h"
#include "llvm/IR/DebugInfo.h"
#include <string>

using namespace llvm;

namespace {
    struct MyFunctionPass : public FunctionPass {
        static char ID;
        MyFunctionPass() : FunctionPass(ID) {}
        bool runOnFunction(Function &F) override {
            if (F.getName().startswith("my_mark_executed_func")){ // 如果已经插入则不用再次插入
                  return false;
            }
            LLVMContext &context = F.getParent()->getContext();
            BasicBlock &bb = F.getEntryBlock();
            IRBuilder<> bbBuilder(&bb);
            IRBuilder<> contextBuilder(context);

            Instruction *beginInst = dyn_cast<Instruction>(bb.begin()); // 所有函数的起始位置
            FunctionType *type = FunctionType::get(Type::getVoidTy(context), {Type::getInt8PtrTy(context),}, false); // 函数的返回类型和参数类型
            FunctionCallee beginFun = F.getParent()->getOrInsertFunction("my_mark_executed_func", type); // 获取函数
            CallInst *inst = contextBuilder.CreateCall(beginFun,{bbBuilder.CreateGlobalStringPtr(F.getName())}); // 构造函数
            inst->insertBefore(beginInst); // 插入标记函数

            auto SP = F.getSubprogram();
            DebugLoc DL = DebugLoc::get(SP->getScopeLine(), 0, SP);
            inst->setDebugLoc(DL); //设置DebugLoc，给debugger使用
            return false;
        }
    };
}

char MyFunctionPass::ID = 0;
static RegisterPass<MyFunctionPass> X("func-coverage", "A pass that can check function coverage.", false, false);

static RegisterStandardPasses Y(
    PassManagerBuilder::EP_EarlyAsPossible,
    [](const PassManagerBuilder &Builder,
       legacy::PassManagerBase &PM) { PM.add(new MyFunctionPass()); });

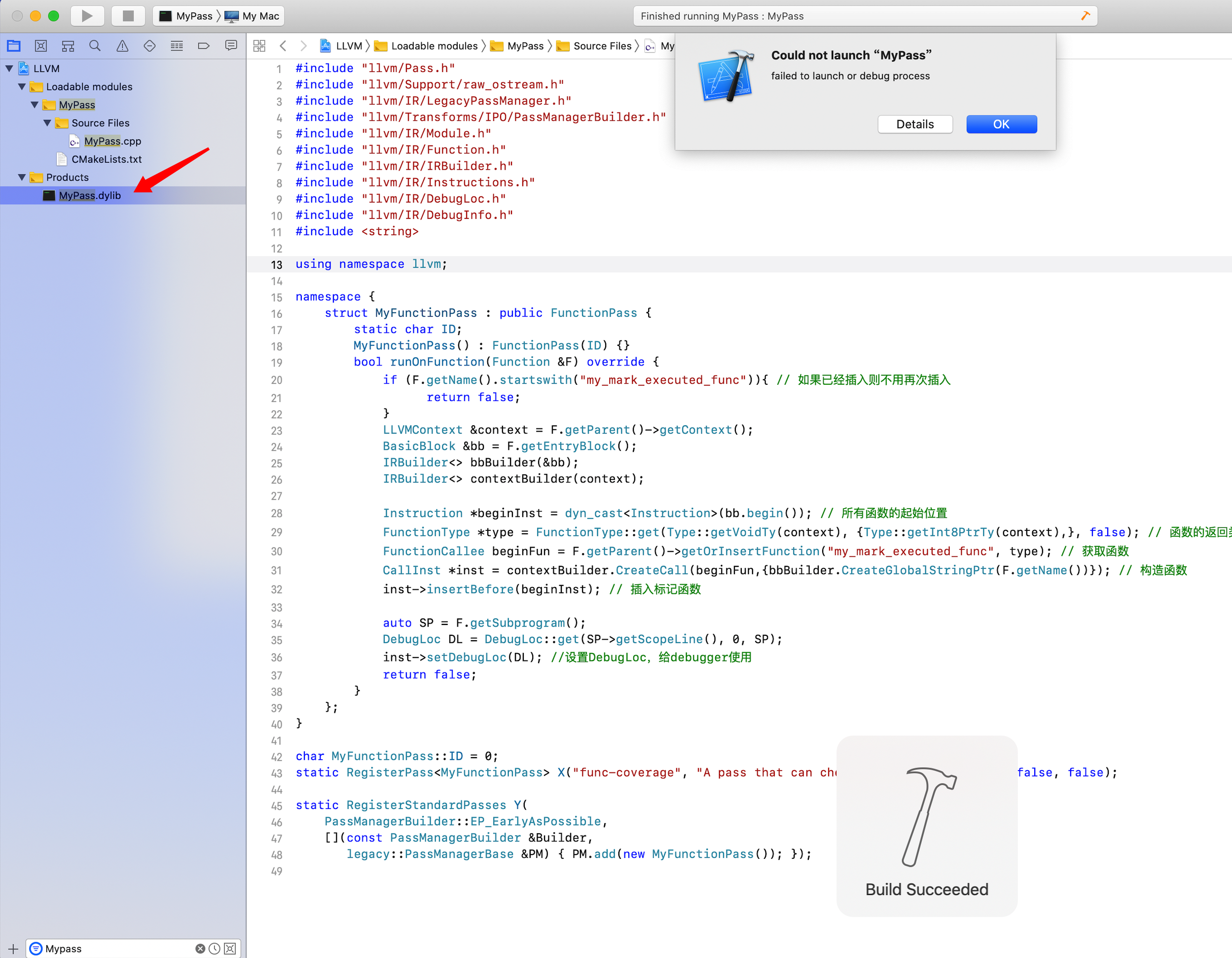

2.7 build MyPass可以得到Mypass.dylib


3、使用PASS

3.1 新建一个普通xcode project，并添加一个hook.c的文件，里面是刚才在pass里添加的标记函数

void my_mark_executed_func(char *name ) {
    printf("方法 %s \n",name);
}

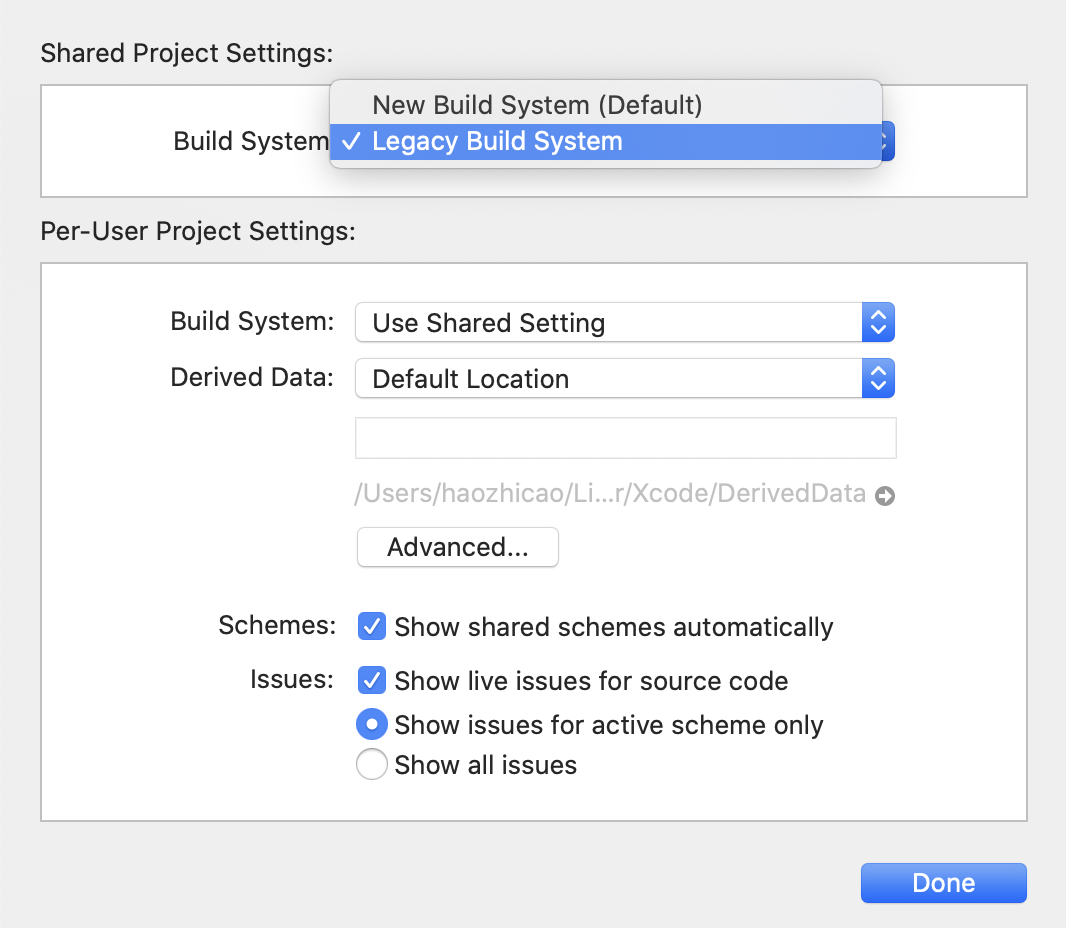

3.2 将bulid system改为旧版构建方法，File-Project Setting-Build System


3.3 在build setting里添加MyPass.dylib。

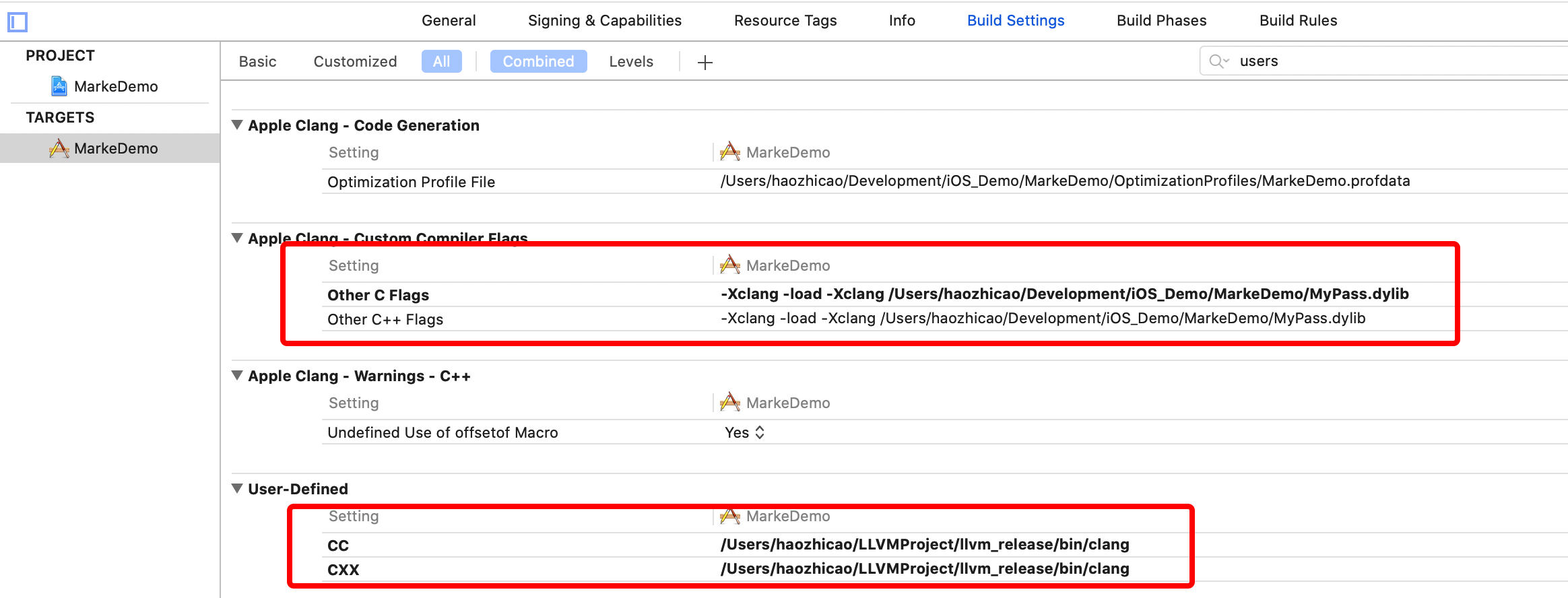

-Xclang -load -Xclang Pass路径


3.4 在User-Defined内添加CC和CXX，值分别是刚刚构建的clang的路径，让xode使用clang的替代版本

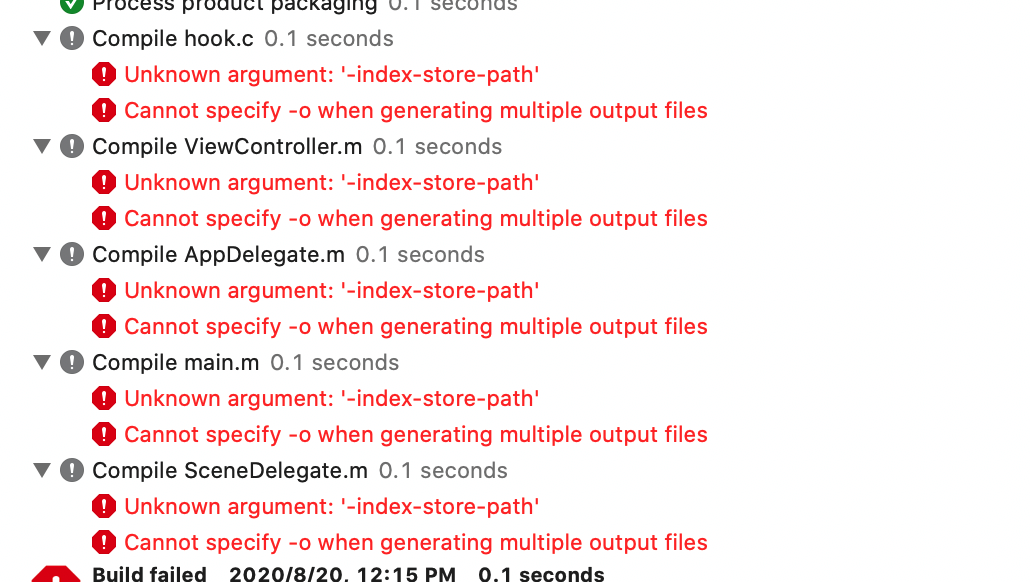

3.5 将Enable Index-While-Building Functionality值改为NO，否则会报错

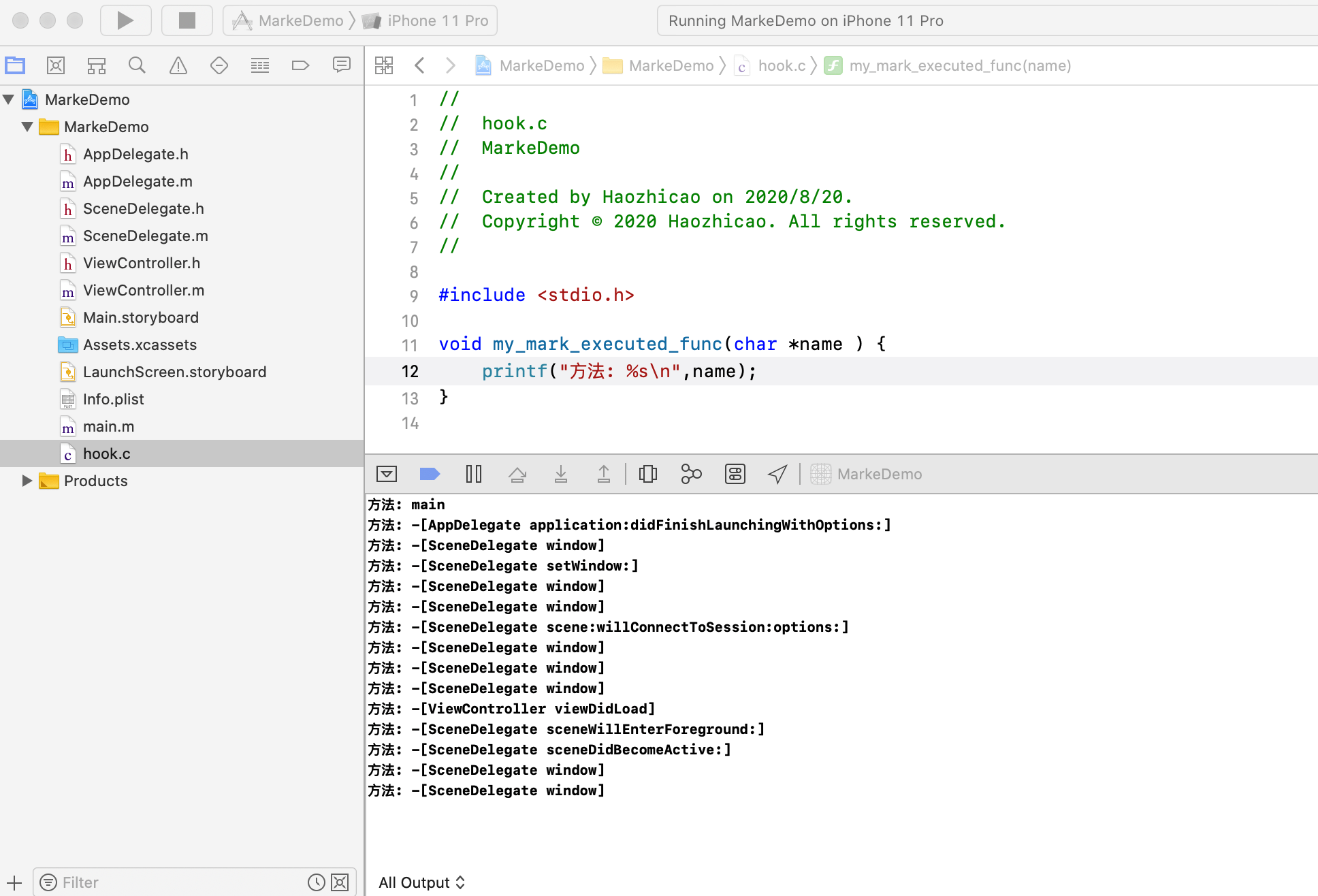

3.6 执行可以获取到log输出方法执行情况


4、插桩的其他思路：SanitizerCoverage

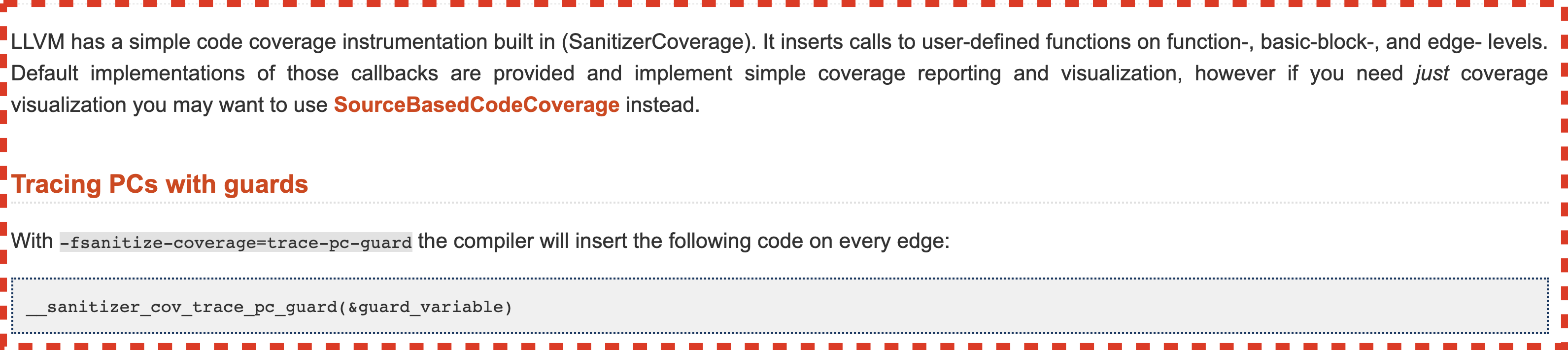

LLVM本身提供了一种覆盖函数的方案：SanitizerCoverage


在官方文档中就有说明，如果在编译配置里有-fsantize-cover等参数，就会在每个函数的边缘插入一个sanitizer-cov—trace-guard函数，也就是说，每个方法函数执行的时候，都会调用一次这个插入的函数，所以我们可以通过这个插入函数，来获取方法函数名，从而获取启动过程中的符号顺序。

5、插桩的其他思路：SanitizerCoverage

OC 的方法调用在底层都是objc_msgSend函数。所以，如果能够Hook它，获取每个调用objc_msgSend的方法名，也能够达到插桩效果。objc_msgSend是C函数而且是系统函数，C 函数在编译链接时就确定了函数指针的地址偏移量（Offset），虽然这个偏移量在编译好的可执行文件中是固定的，但是可执行文件每次被重新装载到内存中时被系统分配的起始地址（在 lldb 中用命令image List获取）是不断变化的。所以，我们就可以借助facebook公司的一个开源库fishhook来达到系统函数与自己定义的函数进行了交换；

苹果采用了PIC（Position-independent code）技术成功让 C 的底层也能有动态的表现：

  • 编译时在 Mach-O 文件 _DATA 段的符号表中为每一个被引用的系统 C 函数建立一个指针（8字节的数据，放的全是0），这个指针用于动态绑定时重定位到共享库中的函数实现。
  • 在运行时当系统 C 函数被第一次调用时会动态绑定一次，然后将 Mach-O 中的 _DATA 段符号表中对应的指针，指向外部函数（其在共享库中的实际内存地址）。

fishhook 正是利用了 PIC 技术做了这么两个操作：

  • 将指向系统方法（外部函数）的指针重新进行绑定指向内部函数/自定义 C 函数。
  • 将内部函数的指针在动态链接时指向系统方法的地址。

这样就把系统方法与自己定义的方法进行了交换，达到 HOOK 系统 C 函数（共享库中的）的目的。

下面是是我们的hook大概过程

static void hook_objc_msgSend() {
    /// begin之前保存objc_msgSend的参数
    save()
    /// 将objc_msgSend执行的下一个函数地址传递给beginHook的第二个参数x0 self, x1 _cmd, x2: lr address
    __asm volatile ("mov x2, lr\n");
    /// 执行beginHook
    call(blr, & beginHook)
    /// 恢复objc_msgSend参数
    load()
    // 执行
    call(blr, orig_objc_msgSend)
    /// after之前保存objc_msgSend执行完成的参数----------
    save()
    /// 调用 endHook----------
    call(blr, & endHook)
    /// 将endHook返回的参数放入lr,恢复调用beginHook前的lr地址
    __asm volatile ("mov lr, x0\n");
    /// 恢复objc_msgSend执行完成的参数
    load()
    /// 方法结束,继续执行lr
    ret()
}

我们需要使用汇编指令对寄存器进行存取和执行，stp存储原参数，blr调用执行，ldp加载指令。这个过程与OC方法的Method-Swilling类似。最终可以达到hook_objc_msgSend函数与原来的objc_msgsend函数进行调换的目的。
