消息队列之Pulsar

Pulsar的架构和使用

Posted by Ted on February 25, 2023

1、架构

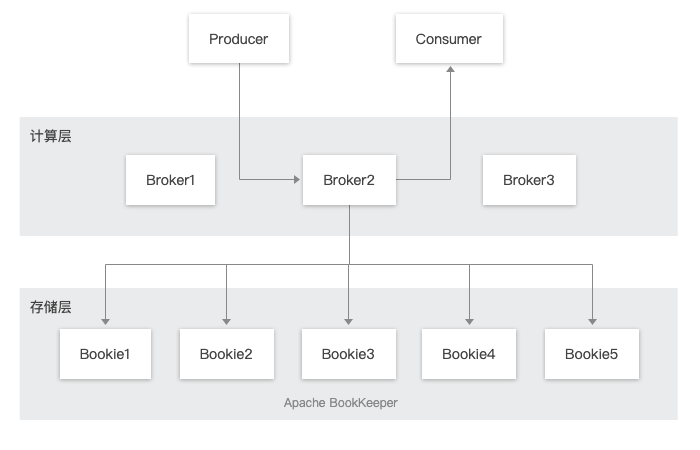

Apache Pulsar 在架构设计上采用了计算与存储分离的模式，消息发布和订阅相关的计算逻辑在 Broker 中完成，数据存储在 Apache BookKeeper 集群的 Bookie 节点上：


  1. Broker(经纪人)：Broker 是 Pulsar 的核心服务组件，负责维护连接到它的生产者（Producers）和消费者（Consumers），负责处理客户端请求、管理元数据、协调消息的存储和分发。

    • 处理生产者和消费者的连接请求。

    • 管理主题、分区和订阅的元数据。

    • 将消息写入持久化存储（如 Apache BookKeeper）。

    • 从持久化存储读取消息并分发给消费者。

    • 进行负载均衡和故障恢复。

  2. BookKeeper（存储层）：是 Pulsar 的持久化存储系统，用于存储消息日志。BookKeeper 由多个 Bookie 节点组成，提供高可用性和数据持久性。BookKeeper 的主要职责包括：

    • 接收和存储来自 Broker 的消息。

    • 提供高效的日志存储和读取功能。

    • 通过复制机制确保数据的高可用性和一致性。

  3. ZooKeeper：用于进行集群管理和协调。它负责元数据的管理，包括配置信息、Broker 的负载均衡、BookKeeper Ledger 的元数据等。ZooKeeper 通过维护一致的状态信息，帮助系统实现高可用性和故障恢复。

  4. Topic：消息是通过 Topic 进行组织的。每个 Topic 可以被配置为多个分区，分区可以跨多个 Broker 进行分布，这样可以提高 Topic 的可扩展性和并行处理能力。

  5. Namespace：Namespace 是一种逻辑分组方式，用于对 Topic 进行分组管理。一个 Namespace 可以包含多个 Topic，可以在 Namespace 级别上设置策略，如消息保留策略、认证授权等。

  6. Subscription：订阅是消费者从 Topic 接收消息的方式。Pulsar 支持多种订阅模式，包括 Exclusive、Shared、Failover 和 Key_Shared，这些模式支持不同的消息消费需求和场景。

  7. Geo-Replication：Pulsar 支持跨多个地理区域的数据复制，即 Geo-Replication。这允许在不同区域的 Pulsar 集群之间复制 Topic，确保数据的全球可用性和灾难恢复。

2. 数据流

  • 生产者到 Broker：生产者（Producers）通过 Pulsar 客户端库连接到 Broker，并将消息发送到指定的主题。Broker 接收到消息后，将其写入 BookKeeper。
  • Broker 到 BookKeeper：Broker 将接收到的消息写入 BookKeeper 的日志。BookKeeper 通过复制机制将消息存储在多个 Bookie 节点上，以确保数据的高可用性和一致性。
  • Broker到消费者：消费者（Consumers）通过 Pulsar 客户端库连接到 Broker，并订阅指定的主题。Broker 从 BookKeeper 读取消息，并将其分发给订阅了该主题的消费者。


3、高可用性和容错

Pulsar 通过以下机制实现高可用性和容错：

  • 无状态 Broker：Broker 不存储任何持久化数据，所有数据都存储在 BookKeeper 中。这使得 Broker 可以随时重启或替换，而不会丢失数据。
  • ZooKeeper 协调：ZooKeeper 负责管理 Broker 和 Bookie 的注册、主题的分区信息等。当一个 Broker 或 Bookie 发生故障时，ZooKeeper 会检测到并将其从活跃节点列表中移除。
  • 自动故障恢复：当一个 Broker 或 Bookie 发生故障时，其他 Broker 或 Bookie 会接管其工作，确保服务的连续性。

4、Topic和分区

在Apache Pulsar中，Topic和分区是两个相关但不同的概念

  • Topic（主题）：Topic是消息传递的基本单位，它可以被看作是一个主题或者主题通道，用于发布和订阅消息。每个Topic都有一个唯一的名称，用于标识和区分不同的主题。Topic可以被认为是一个逻辑上的消息容器，用于组织和管理相关的消息。
  • 分区：一个Topic可以被分为多个Partition（分区），每个Partition是一个有序的消息队列。分区的目的是实现消息的水平扩展和负载均衡。每个分区都有一个唯一的标识符，可以通过标识符来订阅和消费特定的分区。消费者可以独立地订阅一个或多个分区，从而实现并行处理和提高吞吐量。

理解Topic和分区的关系：

  • 一个Topic可以有一个或多个分区，分区的数量可以根据需求进行动态调整。
  • 分区可以用于实现消息的并行处理和负载均衡，多个消费者可以同时消费不同的分区，从而提高系统的吞吐量。
  • 分区的数量和分布可以根据消息的特性和负载情况进行调整，以满足不同的需求。

总结来说，Topic是消息传递的基本单位，而分区是Topic的一种划分方式，用于实现消息的水平扩展和负载均衡。通过合理地使用Topic和分区，可以构建高性能、可扩展和可靠的消息传递系统。

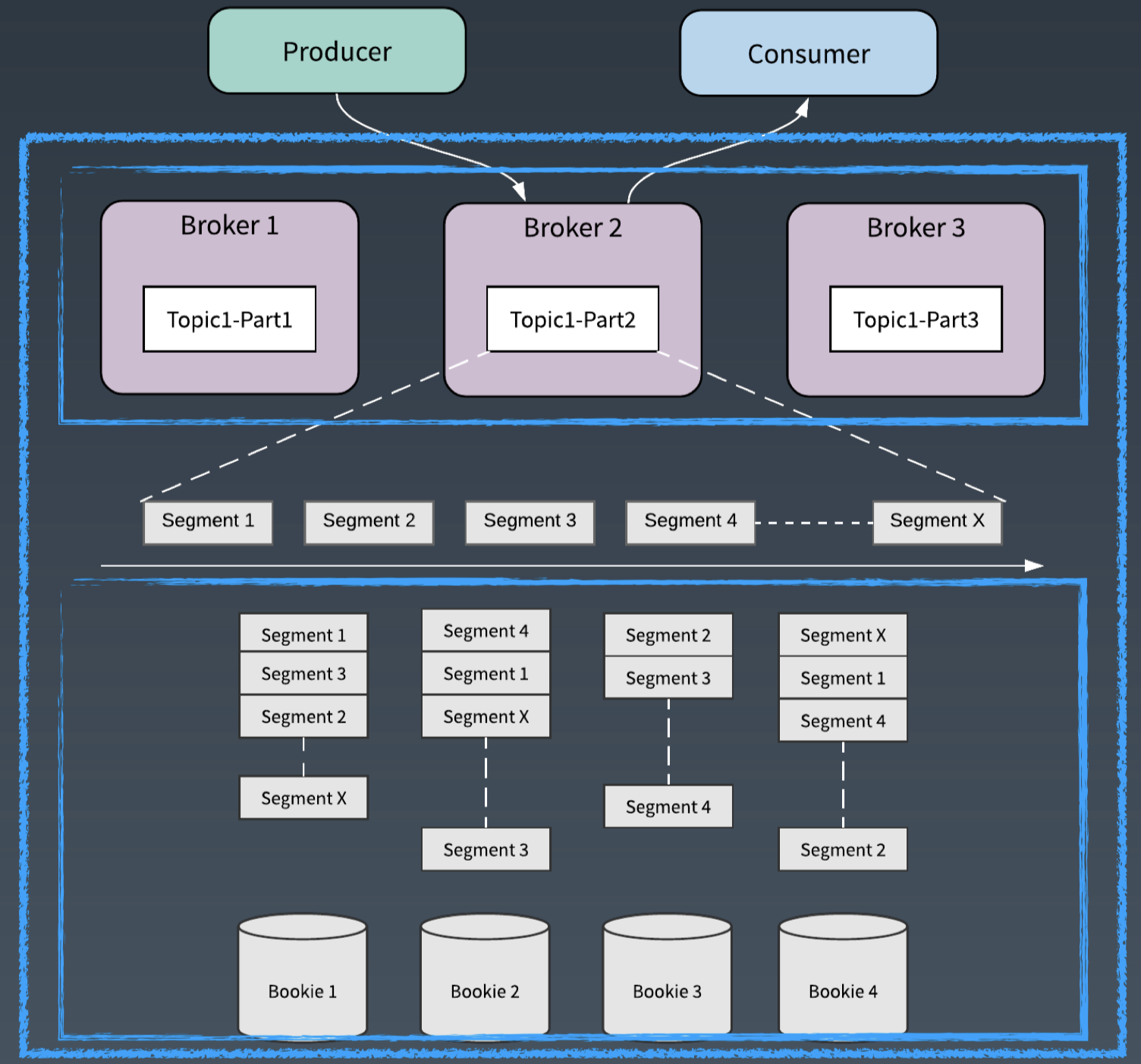

分区特性

每个分区由一个 Broker 负责管理。Broker 负责处理生产者和消费者的请求，将消息写入 BookKeeper，并从 BookKeeper 读取消息。分区之间是相互独立且无关的。每个分区都是一个独立的有序消息队列，它们之间没有直接的关系或依赖。

以下是分区之间的一些关系和特点：

  1. 独立性：每个分区都是独立的，它们之间没有共享状态或数据。每个分区都有自己的消息序列，消费者可以独立地订阅和消费特定的分区。
  2. 并行处理：由于分区之间是独立的，多个消费者可以同时消费不同的分区，实现消息的并行处理。这样可以提高系统的吞吐量和处理能力。
  3. 负载均衡：分区的数量和分布可以根据负载情况进行调整，以实现负载均衡。当系统负载较高时，可以增加分区的数量，从而将负载分散到更多的分区上。
  4. 顺序保证：每个分区内的消息是有序的，但不同分区之间的消息顺序是无法保证的。如果需要保证全局顺序，可以使用单个分区或者其他机制来实现。

需要注意的是，分区之间的独立性和并行处理特性使得Pulsar能够实现高吞吐量和可扩展性。

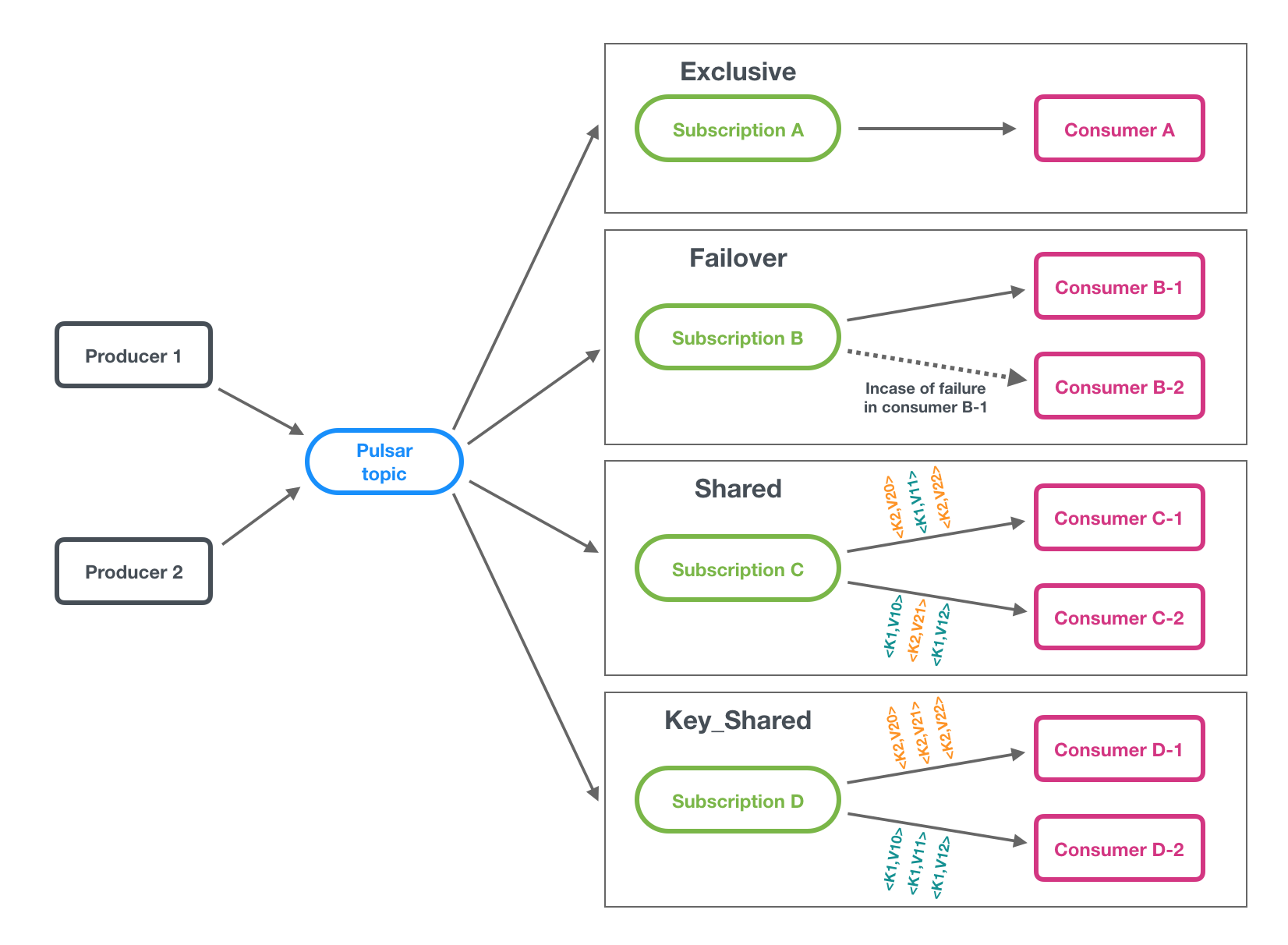

5、四种订阅模式

  1. Exclusive（独占模式）：一个 Subscription 只能与一个 Consumer 关联，只有这个 Consumer 可以接收到 Topic 的全部消息，如果该 Consumer 出现故障了就会停止消费。Exclusive 订阅模式下，同一个 Subscription 里只有一个 Consumer 能消费 Topic，如果多个 Consumer 订阅则会报错，适用于全局有序消费的场景。
  2. Shared（共享模式）：在共享模式下，多个消费者可以共同订阅和消费特定的Topic或分区。消息会被均匀分配给订阅的消费者，每个消费者都可以接收到部分消息。适用于需要多个消费者并行处理消息的场景。
  3. Key_Shared（键共享模式）：当存在多个 Consumer 时，将根据消息的 Key 进行分发，Key 相同的消息只会被分发到同一个消费者。这样可以保证具有相同键的消息被同一个消费者处理，从而实现基于键的有序性。适用于需要按照键进行有序处理的场景。
  4. 灾备模式（Failover）：当存在多个 consumer 时，将会按字典顺序排序，第一个 consumer 被初始化为唯一接受消息的消费者。当第一个 consumer 断开时，所有的消息（未被确认和后续进入的）将会被分发给队列中的下一个 consumer。适用于需要高可用性和故障转移的场景。

这些订阅模式可以根据具体的业务需求选择，以满足不同的消息处理和消费方式。通过灵活使用这些订阅模式，Pulsar可以适应各种不同的应用场景和需求。


需要注意的是，上面的订阅模式，指的是一个订阅里，有四种模式，但是一个Topic可以有多个订阅，这样的话，多个订阅，就能达到广播模式。
