一、CPU
1、结构

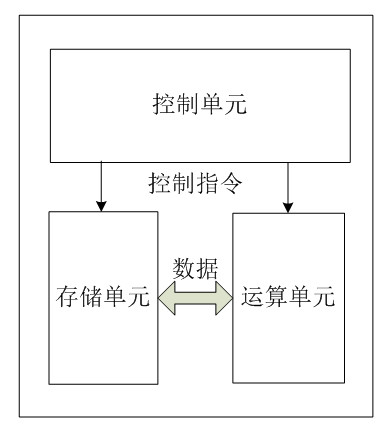

CPU从逻辑上可以划分成3个模块，分别是控制单元、运算单元和存储单元，这三部分由CPU内部总线连接起来。如下所示：
- 控制单元：控制单元是整个CPU的指挥控制中心，由指令寄存器IR(Instruction Register)、指令译码器ID(Instruction Decoder)和操作控制器OC(Operation Controller)等，对协调整个电脑有序工作极为重要。它根据用户预先编好的程序，依次从存储器中取出各条指令，放在指令寄存器IR中，通过指令译码(分析)确定应该进行什么操作，然后通过操作控制器OC，按确定的时序，向相应的部件发出微操作控制信号。操作控制器OC中主要包括节拍脉冲发生器、控制矩阵、时钟脉冲发生器、复位电路和启停电路等控制逻辑。

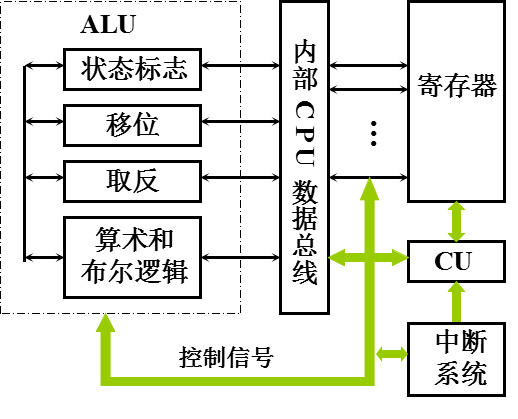

- 运算单元：是运算器的核心。可以执行算术运算(包括加减乘数等基本运算及其附加运算)和逻辑运算(包括移位、逻辑测试或两个值比较)。相对控制单元而言，运算器接受控制单元的命令而进行动作，即运算单元所进行的全部操作都是由控制单元发出的控制信号来指挥的，所以它是执行部件。
- 存储单元：包括CPU片内缓存和寄存器组，是CPU中暂时存放数据的地方，里面保存着那些等待处理的数据，或已经处理过的数据，CPU访问寄存器所用的时间要比访问内存的时间短。采用寄存器，可以减少CPU访问内存的次数，从而提高了CPU的工作速度。但因为受到芯片面积和集成度所限，寄存器组的容量不可能很大。寄存器组可分为专用寄存器和通用寄存器。专用寄存器的作用是固定的，分别寄存相应的数据。而通用寄存器用途广泛并可由程序员规定其用途，通用寄存器的数目因微处理器而异。这个是我们以后要介绍这个重点，这里先提一下。
2、工作原理
总的来说，CPU从内存中一条一条地取出指令和相应的数据，按指令操作码的规定，对数据进行运算处理，直到程序执行完毕为止。

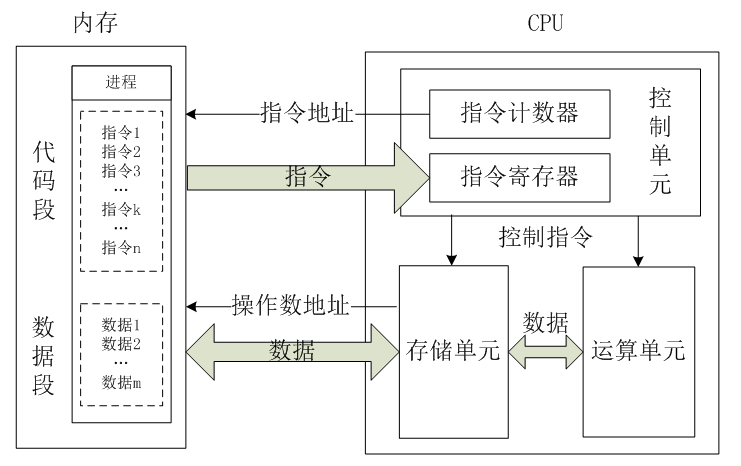

CPU的运行原理就是：控制单元在时序脉冲的作用下，将指令计数器里所指向的指令地址(这个地址是在内存里的)送到地址总线上去，然后CPU将这个地址里的指令读到指令寄存器进行译码。对于执行指令过程中所需要用到的数据，会将数据地址也送到地址总线，然后CPU把数据读到CPU的内部存储单元(就是内部寄存器)暂存起来，最后命令运算单元对数据进行处理加工。周而复始，一直这样执行下去，天荒地老，海枯枝烂，直到停电。
二、GPU
1、结构
一块标准的GPU主要包括通用计算单元、控制器和寄存器

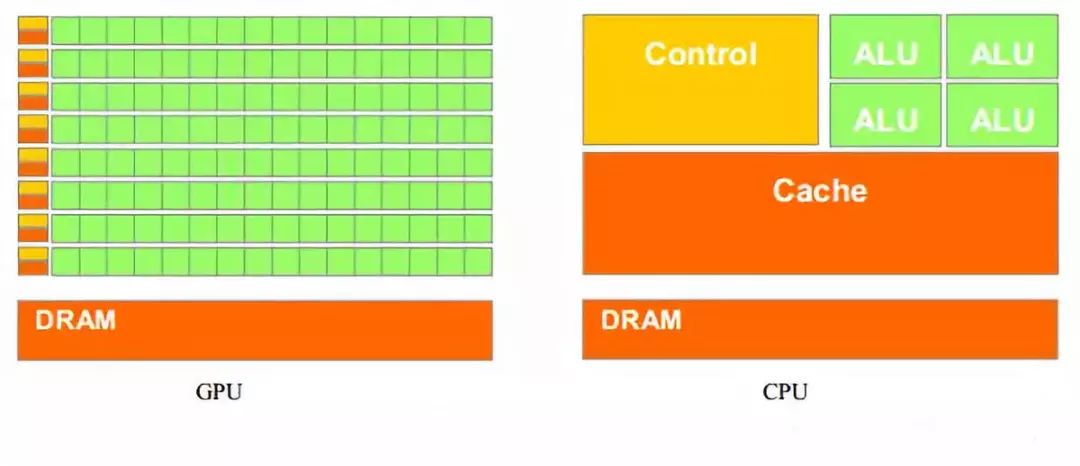

事实上两者的确在内部结构上有许多类似之处，但是由于GPU具有高并行结构（highly parallel structure），所以GPU在处理图形数据和复杂算法方面拥有比CPU更高的效率。上图展示了GPU和CPU在结构上的差异，CPU大部分面积为控制器和寄存器，与之相比，GPU拥有更多的ALU（Arithmetic Logic Unit，逻辑运算单元）用于数据处理，而非数据高速缓存和流控制，这样的结构适合对密集型数据进行并行处理。CPU执行计算任务时，一个时刻只处理一个数据，不存在真正意义上的并行，而GPU具有多个处理器核，在一个时刻可以并行处理多个数据。
2、工作原理
GPU的工作通俗的来说就是完成3D图形的生成，将图形映射到相应的像素点上，对每个像素进行计算确定最终颜色并完成输出。
不过需要注意的是，无论多牛的游戏家用显卡，光影都是CPU计算的，GPU只有2个工作，1多边形生成。2为多边形上颜色。
首先从硬盘中读取模型， CPU分类后将多边形信息交给GPU，GPU再时时处理成屏幕上可见的多边形，但是没有纹理只有线框。CPU计算出模型后，GPU将模型数据放进显存，显卡同时也为模型贴材质，给模型上颜色。CPU相应从显存中获取多边形的信息。然后CPU计算光照后产生的影子的轮廓。等CPU计算出后，显卡的工作又有了，那就是为影子中填充深的颜色。周而复始，完成CPU与GPU之间的数据交换

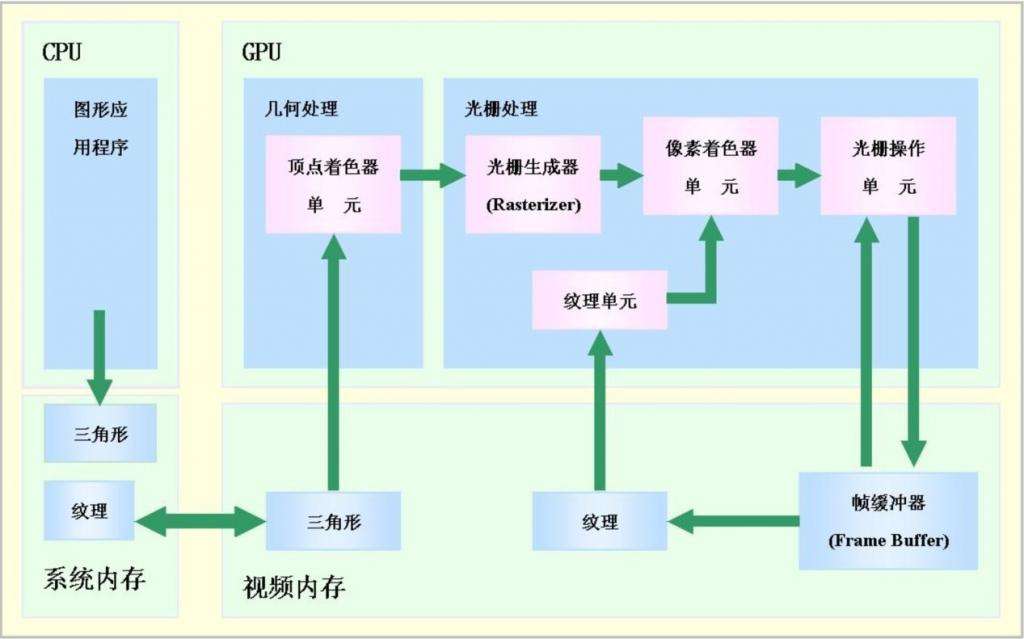

简而言之，GPU的图形（处理）流水线完成如下的工作：（并不一定是按照如下顺序）
- 顶点处理：这阶段GPU读取描述3D图形外观的顶点数据并根据顶点数据确定3D图形的形状及位置关系，建立起3D图形的骨架。在现有的GPU中，这些工作由硬件实现的Vertex Shader（定点着色器）完成。
- 光栅化计算：显示器实际显示的图像是由像素组成的，我们需要将上面生成的图形上的点和线通过一定的算法转换到相应的像素点。把一个矢量图形转换为一系列像素点的过程就称为光栅化。例如，一条数学表示的斜线段，最终被转化成阶梯状的连续像素点。
- 纹理帖图：顶点单元生成的多边形只构成了3D物体的轮廓，而纹理映射（texture mapping）工作完成对多变形表面的帖图，通俗的说，就是将多边形的表面贴上相应的图片，从而生成“真实”的图形。TMU（Texture mapping unit）即是用来完成此项工作。
- 像素处理：这阶段（在对每个像素进行光栅化处理期间）GPU完成对像素的计算和处理，从而确定每个像素的最终属性。在支持DX8和DX9规格的GPU中，这些工作由硬件实现的Pixel Shader（像素着色器）完成。
- 最终输出：由ROP（光栅化引擎）最终完成像素的输出，1帧渲染完毕后，被送到显存帧缓冲区。
